TheSKL система за закрепване на клипс е проектиран да засили железопътните коловози и да осигури стабилни производители на железопътния транспорт. Основният му компонент, SKL клипа, е еластична скоба, която здраво държи релсата на място, предотвратявайки движението или деформацията по време на работата на влака.

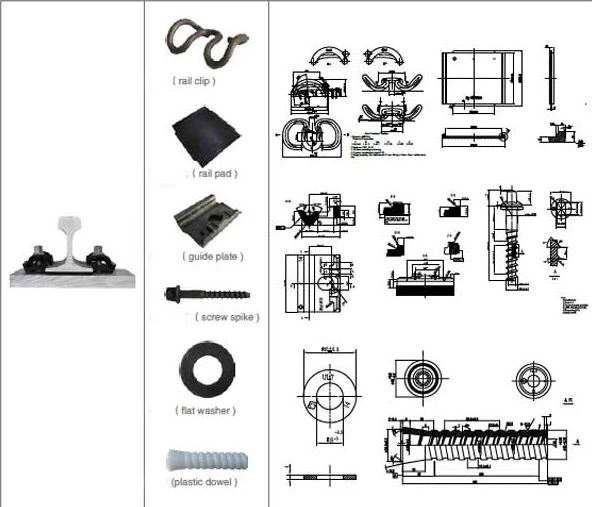

Системата се състои от няколко ключови компонента, включителноSKL клипове,винтови шипове, железопътни изолатори, железопътни шайби,ипластмасови дюбели,сред другите. Според стандартите за закрепване на релсата на SKL, Gnee Rail осигурява множество видове системи за закрепване, включителноSKL3, SKL12иSKL14.
Система за закрепване на релсите на SKL
| Спецификации за една единица система за закрепване на SKL клип | ||||
| Артикул | Количество | Тип | Материал | Забележка |
| SKL Клип за напрежение | 2 | SKL1, SKL3, SKL12, SKL14 | 60si2cra, 60si2cra, 38si7 | Твърда: 42-47HRC |
| Стандарт: DIN17221, GB/T1222 | ||||
| SS35 винтов скок | 2 | M24 × 150mm | Степен 4.6: Q235 | Стандарт: ISO898-1 |
| 5,6 клас: 35# | UIC864-1 | |||
| 8.8: 45# | NF F500-50 | |||
| Плоска шайба | 2 | ULS7 | Q235 | Стандарт: EN10025, EN10139 |
| Пластмасов дюбел | 2 | За различни размери на винта шип | HDPE, подсилен найлон 66 (PA66) | За поставяне в бетонна спяща |
| Ръководство | 2 | UIC54, UIC60, 50 кг релса, релса 60 кг, | Подсилен найлон 66 (PA66) | Предлагат се различни дизайни |
| и други размери, както е поръчано | ||||
| Железопътна подложка | 1 | Размер по поръчан | Ева, или каучук | |
SKL12 Железопътна еластична система за закрепване на клипа
ВослохSKL-12 крепежни елементиса безкрайни железопътни крепежни елементи и са отделни крепежни елементи за спални панели на коловози без бетонни рамене. Основните му структурни характеристики са както следва:
- Отделните винтови отвори са подредени съответно в двата края на оребрения субстрат и са свързани със спящата/пистата с баластни болтове.
- При - седалка за вмъкване на болта и железопътно рамо се осигуряват върху оребрена субстрат, а еластичната релсова щипка се закрепва чрез затягане на гайката на болта t -.
- Хоризонталните странични настройки се правят с помощта на ексцентрични конуси с различни размери.
- Височината на стоманената релса може да се регулира чрез поставяне на засилващата се железопътна подложка.
С ISO и SGS сертифициране,Gnee RailОпитва се най -добре да спести разходи за всеки клиент, като надгражда производственото ни оборудване и тестовите съоръжения и системата за управление на качеството, за да бъдат по -ефективни, икономични и качествени възможности за контрол на качеството.
Gnee Rail предлага различни видове железопътни закопчалки, за да отговори на изискванията на клиента, като еластична железопътна щипка и скоба, скок на релсите, пластмасов дюбел, болт с висок опън с гайка, железопътна основа (вратовръзка), плоча на железопътната линия, железопътна рамо (вложка), рибен болт, железопътна каучук и подложка за EVA и др. Проби и чертежи, осигурени от клиента, ние ще произвеждам квалифицирани продукти.
Щракнете тукЗа да получите подробния каталог на продукта на Gnee Rail.
