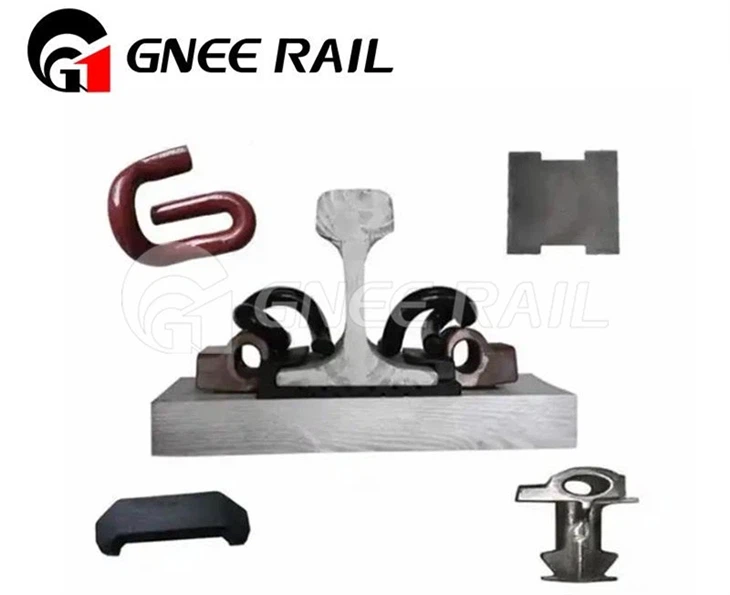

E Clip система за закрепване на железопътна линия
Системата за закрепване на железопътни релси E Clip е широко използван и надежден метод за закрепване на релси към основата им в железопътни системи, осигурявайки стабилност и безопасност при железопътните операции. GNEE rail е надежден и професионален доставчик на железопътни системи за закрепване, ние предлагаме широка гама от системи за закрепване на релси, като система за закрепване на железопътни релси E Clip, система за закрепване на релси, система за закрепване тип IV, система за закрепване на релси SKL и др.
Компоненти на система за закрепване на железопътни щипки E
Тези следните компоненти на системата за закрепване на релси с E скоби работят заедно, за да осигурят стабилност, издръжливост и производителност на железопътния коловоз:
Еластични скоби: Закрепете релсата и абсорбирайте удари и вибрации.
Стягащи плочи: Равномерно разпределят натоварването и стабилизират релсата.
Крепежни елементи: Здравите болтове и гайки държат всичко здраво заедно.
Гумени подложки: Поглъщат вибрациите и намаляват шума за по-добро представяне на пистата.
Спецификация на компонентите на системата за закрепване на E Clip Rail
|
Количество |
Компонент | Тип |
| 1 | Щипка за релса | E1809, E2052, E1804, E2055, E2005, E2006 |
| 2 | Кастинг вложка | По чертеж на клиента |
| 3 | Релсов изолатор | По чертеж на клиента |
| 4 | Релсова подложка | По чертеж на клиента |
Спецификации на системата за закрепване на E-Clip
|
Включен артикул |
Количество |
Материал |
Размер |
Забележка |
|
E клип |
2 |
60Si2MnA, 60Si2CrA |
Диаметър 16 mm, 18 mm или 20 mm (E1809, E2006, E2007, E2009 и др. |
Твърдост: 44-48HRC |
|
Натоварване на пръстите на краката: Диаметър 16 mm: 500-700 kgf; Диаметър 18 mm: 750-900 kgf; Диаметър 20 mm: 1100-1400 kgf |
||||
|
Издръжливост на умора: 5 милиона цикъла без счупване |
||||
|
Стандарт: DIN17221, BS970, GB/T1222 |
||||
|
Рамо |
2 |
QT500-7, QT450-10 |
За UIC54, UIC60, 115RE, BS80lbs, BS100lbs, релса 50kg, релса 60kg и др. |
Забележка: Твърдостта на E-clip е 44-48HRC; Натоварването на пръстите на краката за E-clip е 500-700kgf (диаметър 16 mm); 750-900kgf (диаметър 18 mm); 1100-1400kgf (диаметър 20 mm); Животът на умора на E-clip е 5 милиона цикъла без счупване DIN17221, BS970, GB/T1222 квалифициран E-clip |
|
Релсова подложка |
1 |
HDPE, гума или EVA |
||
|
Изолатор |
2 |
Подсилен найлон 66 (PA66) |
