Въведение на продукта
Еластичната система за закрепване на релсите на SKL серия е важен компонент, използван за свързване на релси и траверси в железопътните коловози.
Компонент състав

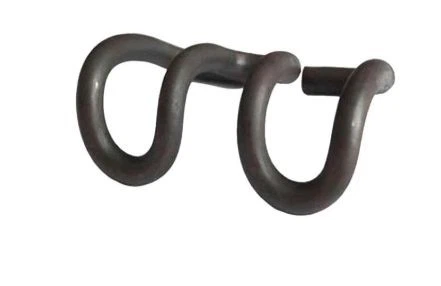

SKL Spring Bar:Той е основният компонент на системата за закрепване. Обикновено се изработва от пружинна стомана и осигурява еластично налягане на закопчаването. Обикновените пролетни барове включват SKL3, SKL12, SKL14 и други модели. Различните модели варират по размер, еластичен диапазон и налягане на извито.
Железопътна подложка:Намира се между релсата и спящия. Използва се за разпръскване на налягането от релсата, осигуряване на определена еластичност и изолация и предпазване на сънната повърхност от износване.
Спирални шипове или болтове:Използва се за фиксиране на железопътни подложки, пружини и други компоненти на спалния, за да се гарантира стабилността на цялата система за закрепване.
| SKL клип за напрежение | SS35 винтов скок | Плоска шайба | Пластмасов дюбел | Ръководство | Железопътна подложка | |
| Необходими парчета | 2 | 2 | 2 | 2 | 2 | 1 |
| Материал | 60si2cra, 60si2cra, 38si7 | Степен 4.6: Q235; 5.6 клас: 35# степен 8.8: 45# | Q235 | HDPE, подсилен найлон 66 (PA66) | Подсилен найлон 66 (PA66) | Ева, или каучук |
| Размер | SKL1, SKL3, SKL12, SKL14 | M24 × 150mm | ULS7 | За различни размери на винта шип | UIC54, UIC60, 50 кг релса, релса 60 кг и други размери, както е поръчано | |
| Забележка | Твърда: 42-47 HRC 5 милиона цикъла, без да се счупи. Стандарт: DIN17221, GB\/T1222 | Стандарт: ISO 898-1, UIC 864-1 и NF F 500-50 | Стандарт: EN10025, EN10139 | За да се вмъкне в бетонна спяща | Предлагат се персонализирани продукти. | |
Плоски шайби и ядки:Плоските шайби се поставят между гайки и свързани части, за да се увеличи контактната зона, равномерно се разпръсква налягането и предотвратяване на разхлабването на гайките; Ядките се използват за стягане на спираловидни шипове или болтове, за да накарат пружинните пръти да произвеждат налягане на извито.
Пластмасов ръкав:Обикновено е инсталиран в дупката на винта на спалния отвор, за да се защити дупката на винта, да осигури изолация и да улесни инсталирането и отстраняването.
Габарит блок или пътеводител:Габаритният блок се използва за поддържане на габарита на релсите и гарантиране, че разстоянието между релсите отговаря на изискванията за проектиране; Ръководства на ръководството и позиционирането на плочи, за да се предотврати страничното движение на релсите.
Принцип на работа
Еластичната система за закрепване на релсите на SKL серия разчита главно на еластичната деформация на пружинните пръти за постигане на закрепване и буфериране на релсата. Когато пружинната лента е монтирана между релсата и сънника, пружинната лента е еластично деформирана чрез затягане на болтовете или шиповете, като по този начин се прилага налягане на извито надолу върху релсата и здраво фиксира релсата върху спалния. По време на работата на влака вертикалната сила, страничната сила и надлъжната сила, генерирана от колелото на релсата, се предават на пружинната лента и други компоненти през релсата. Еластичната деформация на пружинната лента може да абсорбира и буферира тези сили, да намали вибрациите и износването на компонентите на пистата и да запази позицията на релсата стабилна, за да се гарантира, че габаритът остава непроменен.
Опаковка и доставка на продукти
Интеграция на пластмасови кутии с отделения + мехури:Малките крепежни елементи със специална форма се поставят в отделени пластмасови кутии с капаци според спецификациите, а в кутиите е положен антистатичен фланелен плат. Множество кутии с отделения са подредени в персонализирана табла за блистери, а слотовете са проектирани в долната част и отстрани на тавата, за да се гарантира, че кутиите за отделения са фиксирани. Таблата за блистери, пълна с кутии с отделения, се поставя в картонена опаковка, а празнините в кутията са пълни с дъски от пяна. След запечатване на кутията етикетът на списъка с продукти се прилага, за да се улесни митническата проверка и инвентаризацията на клиентите.
Като доставчик на професионални услуги в областта на международната търговия на железопътни закрепващи, Gnee Rail се ангажира да предостави на глобалните клиенти висококачествено изживяване за покупка. Ние сме интегрирали висококачествените производствени ресурси у дома и в чужбина, а нашите продукти обхващат всички видове стандартни части и специални части, необходими за строителството на железопътния транспорт. Иновативно създадохме цифрова система за управление на веригата за доставки, за да постигнем визуализация на целия процес от обработката на поръчки до разпределението на логистиката. Ние сме оборудвани с професионален център за тестване на продукти за провеждане на строга инспекция на извадката на всяка партида стоки.
