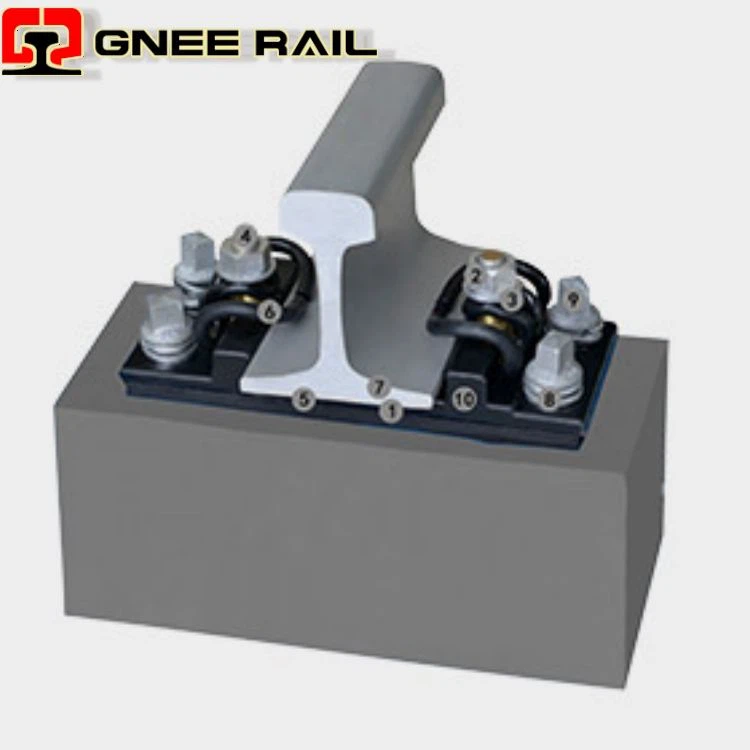

Система за закрепване тип II

Системата за закрепване на релси тип II се състои от гайки, плоски шайби, еластични релсови скоби тип II, габаритни прегради, пластмасови изолатори на релси, шипове и подложки за релси.
За да се подобри здравината и силата на затягане на пружинната скоба, високо{0}}качествена пружинна стомана 60SiCrVA е избрана като материал за пружинната скоба тип II, а границата на провлачване и якостта на опън са увеличени съответно с 42% и 36%. Диаметърът на пружинната скоба е същият като този на закопчалката тип I, който е 13 мм.

Система за крепежни елементи тип II

Списък на компонентите на системата за закрепване на релси от тип-II
Тип	Продукт	Спецификация	Стандарт/чертеж	единица	Кол
Тип -II система за закрепване на релси	винтов шип	24*195	TB/T564	бр	2
	гайка	M24	GB41	бр	2
	скоба за релса	II-тип	TB/T3065.2	бр	2
	габаритни прегради	6#	TB/T1495.3	бр	1
	габаритни прегради	10#	TB/T1495.3	бр	1
	плоска шайба	25*50*6	TB/T1495.4	бр	2
	гумена подложка	IIIa	TB/T2626	бр	1
	найлонова преградна седалка	2-4#	TB/T1495.5	бр	2

• Натиск на ключалката на всеки комплект закопчалки По-голямо или равно на 20 kN;



• Надлъжното съпротивление на релсите за всеки комплект крепежни елементи е не по-малко от 9kN;



• Системата за закопчаване не трябва да се поврежда след 3 милиона цикъла на натоварване, а дължината на габарита трябва да бъде по-малка от 6 mm;



• Регулиране на лявата и дясната позиция на единичностоманена релса: -8 ~ +6 mm, настройка на габарита: -16 ~ +12 mm; регулиране на височината на релсата: 10мм;





• Изберете пружинни стомани като 60Si2CrA; гарантира, че материалите отговарят на стандартите чрез спектрален анализ, изпитване на опън и металографско изпитване.



• След нагряване формата се оформя за контрол на размера; след закаляване и втвърдяване, производителността се оптимизира чрез темпериране, за да се подобри еластичността и устойчивостта на умора.



• Използва се анти{0}}корозия като горещо поцинковане; някои са покрити с лепило против-плъзгане или шарки против-плъзгане за подобряване на способностите за-корозия и -разхлабване.



1. Външният вид на размерите и механичните свойства са тествани; след преминаване на теста се класифицират и опаковат и съхраняват в подходяща среда.



Подготовка и проверка на суровините



Горещо формоване и термична обработка



Процес на повърхностна обработка



Проверка на качеството и опаковка

Скрепителните елементи тип II имат предимствата на голям натиск на ключалката, големи резерви за якост и безопасност и малка остатъчна деформация и са подходящи за 60 kg/m релси и бетонни траверси тип II или III. Еластичната скоба е важен компонент от системата за закопчаване тип II.

Конвенционална главна железопътна линия

Влаковете по този тип линия са с висока плътност на движение и тежки товари. Високоякостните пружинни пръти (изработени от 60Si2CrA) на системата за закопчаване тип II могат да осигурят стабилен натиск на изкълчване, да осигурят надеждна връзка между релсите и траверсите и да гарантират безопасна и гладка работа на влака.

Тежко{0}}товарна железница

Системата за крепежни елементи тип II има резерв за безопасност с висока якост и може да издържи на честото търкаляне и огромната сила на удара на тежко-натоварени влакове, да намали повредите на компонентите на коловоза и да удължи цикъла на поддръжка на линията.

Специални секции с високи изисквания за стабилност

Системата за крепежни елементи тип II може ефективно да устои на вибрациите и страничната сила, генерирани от преминаването на влаковете чрез прецизен структурен дизайн и надеждна работа на компонентите, да поддържа стабилността на геометрията на коловоза и да гарантира безопасност при шофиране.

Продукти, от които също може да се нуждаете



SKL СИСТЕМА ЗА КРЕПЕЖИ

НАБЛА СИСТЕМА ЗА КРЕПЕЖИ

KPO СИСТЕМА ЗА КРЕПЕЖИ

СИСТЕМА ЗА КЛЮЧКИ E

Защита на първо място:гарантира, че опаковката може да издържи на вибрации, удари и ерозия на околната среда по време на транспортиране и избягва повреда на работата на компонентите (като деформация на пружинните пръти, водеща до отслабване на натиска на ключалката);

Удобно товарене и разтоварване:унифицираните спецификации за опаковане улесняват механизираното товарене и разтоварване и подобряват ефективността на логистиката.

Опаковката също може да бъде персонализирана според изискванията на клиента.
